C-Beam Machine Mechanical Bundle
C-Beam macchina meccanica Bundle
Qui a OpenBuilds, comprendiamo la necessità per voi di potere di creare piatti personalizzati per i vostri
progetti, senza dover ricorrere ai nostri servizi di taglio ad acqua.
Noi lo chiamiamo la Macchina C-Beam!
‘Non è solo una macchina, è una soluzione’
Macchina C-Beam è un disegno macchina a controllo numerico basato sul popolare V-slot sistema di guida lineare.
La macchina è forte come la guida lineare è dotato di un profilo di forma C che conferisce maggiore resistenza e funzionalità.
Ora, si ha il controllo completo sul tuo progetto dall’inizio alla fine!
- OPEN SOURCE – La macchina C-Beam è Open Source e la comunità Builder è encourged di modificare e costruire su questo disegno.
- FACILE DA COSTRUIRE – Con il V-Slot Framing Sistema Modulare e OpenBuilds ‘Costruire un video lungo’, il montaggio è semplice e veloce.
- Conveniente – OpenBuilds bilancio parti amichevoli permettono Costruttori la possibilità di creare liberamente.
- PERSONALIZZABILE – ma portarla al livello successivo e fatelo vostro! Condividi la tua costruisce con la comunità Open Source Builders OpenBuilds.com
La macchina C-Beam – le possibilità sono infinite!
C-Beam macchina Specifiche:
350 millimetri asse X Viaggi – (13.5 “)
280 millimetri Asse Y Viaggi – (11 “)
160 millimetri asse Z Viaggi – (6 “) profondità di lavoro reale è 1.250”
Si prega di notare che il C-Beam Macchina Bundle è stato creato per rendere ordinare le parti per la macchina C-Beam più facile e conveniente.
Il C-Beam Macchina, tuttavia, non è un kit. Non esitate a modificarlo in base alle proprie esigenze e condividi le tue modifiche e aggiornamenti sulle OpenBuilds costruire la condivisione dei siti.
L’elenco delle parti completo è riportato di seguito per la vostra convenienza modo è possibile sia sapere che cosa è incluso con questo Bundle e si può utilizzare per costruire su di esso per le vostre creazioni!

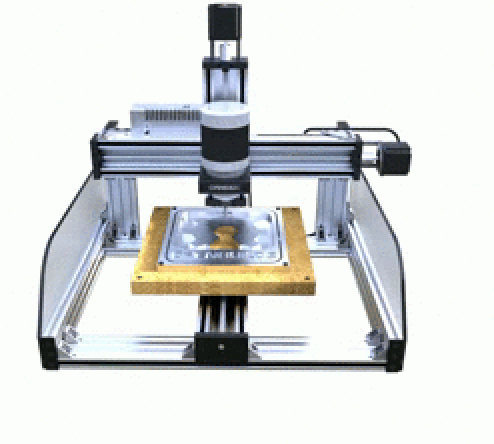

Macchina C-Beam in azione!
Che cosa è incluso nel vostro C-Beam attuatore Bundle Pack?
Le principali parti meccaniche sarà necessario per costruire il tuo C-Beam automatico (Nema 23 Motori passo-passo come opzione)!
| What’s included in the Mechanical Parts Bundle? | |||
| SKU | Description | Quantity | Section |
| 10 | Nylon Insert Nuts – 5mm | 2 | X |
| 20 | Low Profile Screws Singles – 25mm | 6 | X |
| 50 | Tee Nuts – M5 (Singles) | 16 | X |
| 90 | Aluminum Spacers – 6mm | 3 | X |
| 95 | Aluminum Spacers – 40mm | 2 | X |
| 120 | Low Profile Screws Singles – 10mm | 12 | X |
| 155 | 1/4″ x 8m Flexible Coupling | 1 | X |
| 175 | Aluminum Spacers – 3mm | 2 | X |
| 185 | Slot Washers | 8 | X |
| 226 | Eccentric Spacers – 6mm Full Size Wheels | 3 | X |
| 465 | Xtreme Solid Wheel Kit | 6 | X |
| 490 | Cast Corners | 4 | X |
| 590 | V-Slot Gantry Plate (Universal) | 1 | X |
| 750 | Low Profile Screw – Singles – 20mm | 10 | X |
| 760 | Low Profile Screws – Singles – 55mm | 2 | X |
| 780 | Ball Bearing 688Z 8x16x5 | 2 | X |
| 835 | 8mm Shim | 2 | X |
| 840 | Lock Collar – 8mm | 2 | X |
| 965 | C-Beam End Mount | 2 | X |
| 1055 | Anti Backlash Nut Block | 1 | X |
| 10 | Nylon Insert Nuts – 5mm | 2 | Y |
| 20 | Low Profile Screws Singles – 25mm | 4 | Y |
| 50 | Tee Nuts – M5 (Singles) | 8 | Y |
| 90 | Aluminum Spacers – 6mm | 10 | Y |
| 95 | Aluminum Spacers – 40mm | 2 | Y |
| 120 | Low Profile Screws Singles – 10mm | 4 | Y |
| 125 | Low Profile Screws Singles – 30mm | 4 | Y |
| 155 | 1/4″ x 8m Flexible Coupling | 1 | Y |
| 175 | Aluminum Spacers – 3mm | 2 | Y |
| 226 | Eccentric Spacers – 6mm Full Size Wheels | 2 | Y |
| 465 | Xtreme Solid V Wheel Kit | 4 | Y |
| 490 | Cast Corners | 4 | Y |
| 585 | Build Plate | 1 | Y |
| 720 | Self Tapping Screws | 8 | Y |
| 750 | Low Profile Screws – Singles – 20mm | 10 | Y |
| 760 | Low Profile Screws – Singles – 55mm | 2 | Y |
| 780 | Ball Bearing 688Z 8x16x5 | 2 | Y |
| 835 | 8mm Shim | 2 | Y |
| 840 | Lock Collar – 8mm | 2 | Y |
| 965 | C-Beam End Mount | 2 | Y |
| 1055 | Anti Backlash Nut Block | 1 | Y |
| 995 – BUNDLE | C-Beam Linear Actuator Bundle | 1 | Z |
| 120 | Low Profile Screws Singles – 10mm | 8 | Z |
| 155 | 1/4″ x 8m Flexible Coupling | 1 | Z |
| 540 | Black Angle Corner Connectors | 4 | Z |
| 750 | Low Profile Screw – Singles – 20mm | 10 | Z |
| 990 | OpenBuilds Spindle Mount | 1 | Z |
| 50 | Tee Nuts – M5 (Singles) | 44 | Frame |
| 115 | Low Profile Screws Singles – 8mm | 24 | Frame |
| 120 | Low Profile Screws Singles – 10mm | 26 | Frame |
| 230 | Drop In Tee Nuts | 2 | Frame |
| 490 | Cast Corners | 18 | Frame |
| 545 | Single L Brackets | 2 | Frame |
| 610 | 90 Degree Joining Plate | 2 | Frame |
| 720 | Self Tapping Screws | 6 | Frame |
| 1030 | M4 x 6mm Screws | 2 | Frame |
| 10 – LP | C-Beam Linear Rail – 500mm | 2 | Frame |
| 20 – LP | 8mm Metric Acme Lead Screw – 500mm | 2 | Frame |
| 160 – LP | 500mm 20×60 V-Slot (2 Pre-Cut in Half) | 6 | Frame |
| 915 | Nema 23 Stepper Motor (Option) | 3 | Option |
| What’s not included in the Mechanical Parts Bundle: | ||
| Electronics | ||
| SKU | Description | Quantity |
| 915 | Nema Stepper Motors | 3 |
| 885 | Driver Board – Many different types of driver boards can be used. We incorporated the xPro board |
1 |
| 940 or 945 | Power Supply – depending on your setup you may use a 12V or 24V power supply | 1 |
| Bling | ||
| SKU | Description | Quantity |
| 715 | End Caps | 12 |
| 120 – LP – B | Slot Cover / Panel Holder – 500mm | 10 |
| Local | Plexi Glass Side Panels | 2 |
What kind of tools will you need to build the C-Beam Machine?
Most,if not all the tools needed for assembly of the C-Beam Machine you probably already have!
| Tools & Misc. Needed for the Build | ||
| SKU | Description | Quantity |
| Local | Wrench | 1 |
| Local | Metric Allen Key Set | 1 |
| Local | Drill | 1 |
| Local | Small Flat Head (for wiring) | 1 |
| Local | Drill Bits | 1 |
| Local | Wire strippers | 1 |
| Local | Bosch Colt Router | 1 |
| Local | 1/2″ MDF (12″ x 12″) | 2 |
| Local | Hack Saw/Meter Saw | 1 |
| On line | End Mills/V-Bits/Ball Ends for various CNC | 1 |
| On line | Bosch Colt Router 1/8″ Collet | 1 |
Che tipo di strumenti avrete bisogno di costruire la Macchina C-Beam?
La maggior parte, se non tutti gli strumenti necessari per il montaggio della Macchina C-Beam probabilmente già hanno!
| Strumenti & Misc. Necessario per la costruzione | ||
| SKU | Descrizione | Quantità |
| Del posto | Chiave inglese | 1 |
| Del posto | Metric chiave a brugola Set | 1 |
| Del posto | Trapano | 1 |
| Del posto | Piccola testa piatta (per il cablaggio) | 1 |
| Del posto | Punta del trapano | 1 |
| Del posto | Spellafili | 1 |
| Del posto | Bosch Colt Router | 1 |
| Del posto | 1/2 “MDF (12” x 12 “) | 2 |
| Del posto | Hack Saw / Saw Meter | 1 |
| On line | Frese / V-Bits / palla finisce per varie CNC | 1 |
| On line | Bosch Colt Router 1/8 “Collet | 1 |
Tutte le parti in dotazione sono etichettati e separati in X, Y, Z e sezioni della pagina a facilità di montaggio
Libero V-Slot esempio ™ costruisce per l’ispirazione e l’utilizzo nel proprio Builds!
Controlla la facile seguire il video montaggio che vi hanno installato e il taglio in pochissimo tempo!
