‘Non è solo una macchina, è una soluzione’

 C-Beam Machine XLarge Mechanical Bundle è una macchina a controllo numerico basato sul popolare V-Slot ® sistema di guide lineari che utilizza il C-Beam per essere ancora più robusta e precisa.

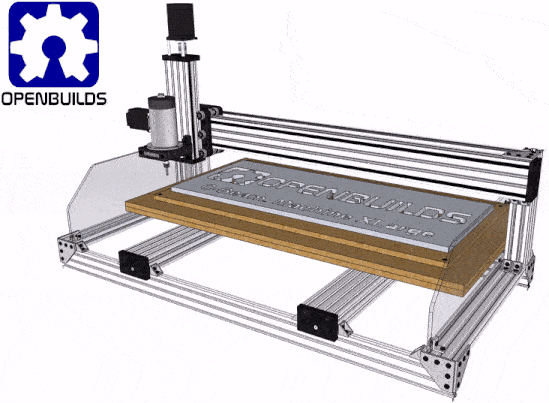

La macchina C-Beam macchina XLarge
Nasce da una  progettazione collaborativa tra OpenBuilds, Craig Mills & Mark Carew

Molte grazie a Craig per l’incredibile lavoro svolto su questa macchina!

 Con C-Beam Machine XLarge Mechanical Bundle le possibilità sono infinite!

C-Beam XLarge specifiche:

• 750 millimetri x 330 millimetri (29.5 “x 13”) X & Y area di taglio asse

• Profondità di taglio utilizzabile dipende dal vostro mandrino. L’altezza di lavoro sulla Z è di oltre 5 cm

• L’ingombro fisico è 1.000 millimetri x 500 mm (con la tabella di Y in movimento che sporge circa 170 millimetri a corsa completa, anteriore e posteriore)
  con la coppia Motori Alte sporge circa 140 millimetri dal telaio sul retro. Altezza massima (asse Z completamente up) è di circa 630 millimetri

• Tutte le precise Viti di comando trapezoidali, si trovano lontano da trucioli volanti per aiutare a mantenere le stesse pulite.

• Le ruote Xtreme solid V Well ™  utilizzate consentono  facile regolazione della macchina togliendo qualsiasi tipo di gioco, facilitando la messa a punto della macchina e garantendone la forza.

• Su gli assi X e Y  viene montato un doppio Anti-Bakslash Nut Blok  per una precisione ancora maggiore e per ridurre/rimuovere ogni possibile contraccolpo.

• Ancora più forte e preciso il C-Beam ™  con la nuova piastra pesante C-Beam ™ Gantry XLarge utilizzata per tutti gli assi.

• Openbuilds Router / per montare il  mandrino (71 millimetri di diametro interno), ottimale  con la Colt router Bosch, ma siamo certi che saprete adattarlo al mandrino che più vi aggrada.






Si prega di notare che il C-Beam XLarge macchina Bundle è stato progettato per unire alla convenienza anche alte doti di robustezza.

Il C-Beam XLarge, tuttavia, non è un kit chiuso ognuno può progettare miglioramenti, modifiche ed adattarlo alle proprie esigenze.

Condividere con la comunità le Vosre modifiche e aggiornamenti su OpenBuilds ispirando altri Makers, Loro e noi ve ne saremo grati.



L’elenco delle parti completo è riportato di seguito per comodità in modo da poter sapere che cosa sia incluso in questo pacchetto
e si può utilizzare come base per le vostre creazioni!

Che cosa è incluso nel vostro C-Beam XLarge macchina meccanica Bundle Pack?

I principali organi meccanici che sono necessari per costruire il tuo C-Beam XLarge  (Nema 23 High Torque Motori passo-passo come opzione)!



SKU	Descrizione	Quantità
20	Viti basso profilo M5-25mm	6
65	Alluminio Distanziali-20 millimetri	8
90	Alluminio Distanziali-6 millimetri	15
95	Alluminio Distanziali-40 millimetri	8
125	Viti basso profilo M5-30mm	13
135	Viti basso profilo M5-40mm	4
155	1/4 “x 8mm Giunto flessibile	4
175	Alluminio Distanziali-tre millimetri	14
185	Slot Washer – 15x5x2mm	12
225	Alluminio Distanziali-9 millimetri	12
226	Eccentrico Spacer-6 millimetri	15
465	Kit Xtreme Solid V Wheel ™	30
485	Doppia L Staffa	2
490	Fusioni angolo Staffa	26
536	Tee Noci	99
540	Nero d’angolo connettore ad angolo	4
610	90 gradi Unire Piastra	10
740	Dado di blocco per 8 millimetri Metric Acme vite di comando	6
750	Viti basso profilo M5-20mm	46
760	Viti basso profilo M5-55mm	8
765	Viti basso profilo M5-60mm	16
780	Cuscinetto a sfere 688Z 8x16x5	8
835	8 millimetri Shim	8
840	Blocco collare-8mm	8
878	Viti basso profilo M5-10mm	34
922	Viti basso profilo M5-15mm	24
946	Viti basso profilo M5-8mm	64
965	C-Beam ™ Mount End	8
990	Router / Monte del mandrino	1
1055	Anti-Backlash Dado blocco per 8 millimetri Metric Acme vite di comando	1
2030	C-Beam ™ Gantry Plate – Xlarge	7
05 – LP	C-Beam ™ Linear Rail-250 millimetri	3
10 – LP	C-Beam ™ Linear Rail-500 millimetri	2
15 – LP	8 millimetri Metric Acme Screw-piombo 1.000 millimetri	1
20 – LP	8 millimetri Metric Acme piombo Screw-500 millimetri	2
25 – LP	8 millimetri Metric Acme piombo Screw-250 millimetri	1
75 – LP	C-Beam ™ Linear Rail-1000 millimetri	1
160 – LP	V-Slot® 20×60 Linear Rail-500 millimetri	2
200 – LP	V-Slot® 20×60 Linear Rail-1000 millimetri	2
195 – LP	V-Slot® 20×40 Linear Rail-1000 millimetri	1
596	NEMA 23 Stepper Motor Serie coppia elevata (OPTIONAL)	4





Ciò che non è incluso con il Bundle?
SKU	Descrizione	Quantità
596	Nema 23 Motori passo-passo – coppia elevata (opzione)	4
	Scheda Driver – Ci sono molte opzioni del driver / controller differenti disponibili. potete scegliere quello che più vi piace ( noi usiamo vendiamo e consigliamo la Pibot.
511 o 591	Alimentazione – a seconda della configurazione è possibile utilizzare un 12V o 24V	1
	Mandrino – Openbuilds Router e per mandrini che hanno una misura di 71 millimetri ma siamo certi che saprete adattarlo al mandrino che preferite.	1
	1/2 “MDF Fogli – 900 millimetri x 500mm	2
	1/2 “MDF Fogli – 800 millimetri x 400mm	1
Bling opzionale
SKU	Descrizione	Quantità
540	– Black Angle Corner Connector Può essere usato per fissare il C-Beam XL al banco di lavoro.	4
	Coperchio Slot / Pannello di Holder – 500 millimetri
	Si possono montare dei pannelli laterali in plexiglas
	si consiglia una catena passacavo



C-Beam macchina XL meccanica Bundle Parts – Spedito a casa tua! e buon divertimento nel montarla e nell’utilizzarla.
